HCB05 paranco a leva manuale per impieghi gravosi, paranco -iliftequip.com

Il paranco a catena a leva manuale per impieghi gravosi è un paranco azionato a mano che è facile da usare e facile da trasportare. È resistente e indossabile e ha elevate prestazioni di sicurezza. È adatto per l'uso in fabbriche, miniere, cantieri, banchine, banchine, magazzini, ecc. L'installazione di macchine e il sollevamento di merci, in particolare per operazioni aperte e senza elettricità, mostra la sua superiorità.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Caratteristiche:

Design compatto construction struttura interamente in acciaio, leggero handpull
La capacità di sollevamento di 2.200 libbre è più che sufficiente per la maggior parte delle applicazioni industriali
Il paranco a mano utilizza ingranaggi di ripartizione del carico che facilitano il sollevamento di carichi pesanti
Ganci forgiati progettati per piegarsi lentamente per avvertire di sovraccarichi.
Costruito per soddisfare gli standard di sicurezza CE

i-Lift No.		2110602		2110604		2110605		2110606		2110607		2110608
Modello		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Capienza stimata	Kg (lb)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Altezza di sollevamento standard	mm (in.)	2500/3000（100/120）				3000/5000(120/200)
Carico di prova	KN	12.5		25		37.5		62.5		125		250
Sforzo alla capacità nominale	N	310		320		360		400		430		430
No. La catena di carico cade		1		2		2		2		4		8
Min. Distanza tra i ganci H	mm (in.)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Dia. Di catena di carico	mm (in.)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)

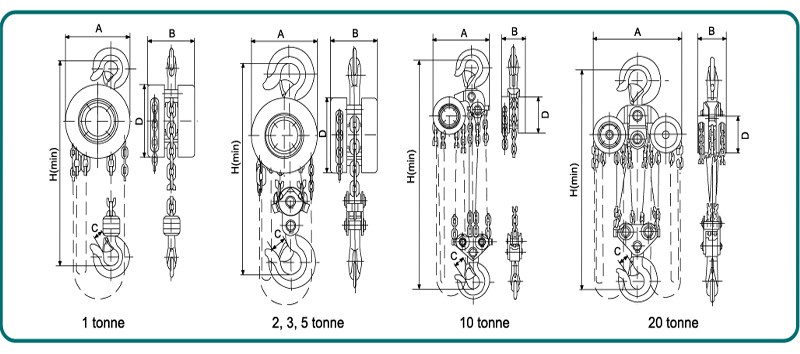

Dimensioni	A mm (pollici)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B mm (pollici)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C mm (pollici)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D mm (pollici)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Peso netto	kg (lb).	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Peso lordo	kg (lb).	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Procedura operativa:

1.È severamente vietato utilizzare il sovraccarico di trazione del cavo.

2. È severamente vietato operare con altri poteri diversi dalla manodopera.

3.Prima dell'uso, assicurarsi che le parti siano intatte, che le parti del cambio e la catena di sollevamento siano ben lubrificate e che le condizioni di minimo siano normali.

4. Controllare se i ganci superiore e inferiore sono appesi prima del sollevamento e la catena di sollevamento deve essere appesa verticalmente. Non devono essere presenti maglie intrecciate e il telaio del gancio inferiore della catena a doppia fila non deve essere capovolto.

5. L'operatore deve stare sullo stesso piano della ruota del braccialetto per ondeggiare il braccialetto, in modo che la ruota del braccialetto ruoti in senso orario, in modo da poter sollevare il peso; quando il bracciale è invertito, il peso può essere lentamente abbassato.

6.Quando si sollevano oggetti pesanti, è severamente vietato al personale fare qualsiasi lavoro o camminare sotto oggetti pesanti per evitare incidenti gravi.

7. Durante il processo di sollevamento, indipendentemente dal fatto che il peso salga o scenda, quando il bracciale viene tirato, la forza dovrebbe essere uniforme e delicata. Non esercitare una forza eccessiva per evitare il salto del braccialetto o l'anello elastico.

8.Se l'operatore rileva che la forza di trazione è maggiore della normale forza di trazione, dovrebbe smettere immediatamente di usarla. Prevenire i danni alla struttura interna per prevenire incidenti.

9.Dopo che l'oggetto pesante è atterrato in modo sicuro, rimuovere il gancio dalla catena.

10.Dopo l'uso, maneggiare delicatamente, metterlo in un luogo asciutto e ventilato e applicare l'olio lubrificante.
